中国粉体网讯  挪威位于欧洲的北部，其东部与瑞典、芬兰接壤，西部为浩瀚的大西洋。它是世界上第二重要的高纯石英产出国，但我国从挪威进口的高纯石英砂并不多见。

中国科学院地质与地球物理研究所吴福元等研究后发现，挪威的高纯石英矿主要来自花岗伟晶岩、石英岩(包括蓝晶石石英岩)和热液石英脉，其中来自中北部Drag附近的花岗伟晶岩和南部Nesodden附近的石英脉，是目前潜力最好的矿区。

挪威花岗伟晶岩

位于挪威中北部诺尔兰郡(Nordland)Tysfjord湾西侧的Drag矿区分布着30余个规模不等的伟晶岩型石英矿体，其中代表性的是中部的Nedre Øyvollen花岗伟晶岩。

据吴福元研究员的介绍，伟晶岩型高纯石英是目前国内学术界和产业界都极为关注的重要对象。如果将美国Spruce Pine高纯石英归类于白岗岩类型，挪威的Nedre Øyvollen则是世界上质量最优的花岗伟晶岩型高纯石英。

该伟晶岩侵入1.74Ga就位的Tysfjord花岗岩之中，并在加里东期(~432Ma)经受角闪岩相变质而成为花岗片麻岩。Nedre Øyvollen岩体在平面上呈近椭圆形，面积约30x60m²，剖面上延伸超过大约80m。伟晶岩体本身主要由壁带(wall zone)的云母伟晶岩和内带(inner zone)的石英核组成。其中在内带的边部出现钇萤石、黑稀金矿等富含稀土和氟的矿物，因而该伟晶岩被划为NYF型（Tysfjord地区的NYF伟晶岩群是目前已知的世界上最大的内生NYF型伟晶岩群）。

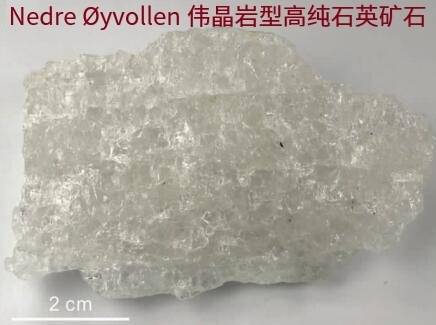

该伟晶岩的内带是目前挪威高纯石英的主要来源地。该带中的石英呈透明状，晶体纯净而较少含有其他矿物或者气液包裹体，偶见黑云母、钠长石、钾长石、方解石及熔体包裹体。石英平均粒径6mm左右，且不发育波状消光、亚颗粒等反映后期变形叠加或重结晶作用影响的现象。

LA-ICP-MS测试发现，石英具有低钛(3.0x10^-6)和中等低铝(20.6 x10^-6)特点，晶格杂质元素总体上能达到4N5高纯石英原料的质量要求，但Li(4.9 x 10^-6)和B(1.6 x 10^-6)含量较高，且Al含量呈现较大的变化范围(14 x10^-6~30 x10^-6之间)。研究人员进一步测定发现，壁带石英具有与内带石英几乎一致的微量元素组成，但Li含量明显偏低(<0.3 x10^-6)。这些测定结果与提纯后的石英砂测定结果基本一致，说明后期的提纯并不能从根本上剔除这些杂质元素。

据中国科学院广州地球化学研究所周浩阳研究员介绍，这个伟晶岩体也是TQC的前身之一、挪威微晶公司(Norwegian Crystallites AS)重点开采的矿体，并以此生产了Drag NC1的高纯石英砂产品，该产品主要应用于制造卤素灯和半导体芯片。

除了中北部的伟晶岩型石英矿体，据周浩阳研究员介绍，挪威南部Froland地区和Evje-Iveland地区分布有几千个NYF伟晶岩体，其中Froland地区的单个伟晶岩体石英资源量约为35万t，杂质平均含量(80±31)x 10^-6，部分超过100万t，杂质平均含量(67±11)x 10^-6，石英矿石品质接近高纯石英矿床标准。

挪威热液石英脉

位于挪威西南部的霍达兰郡(Hordaland)的Kvinnherad市附近的内索登矿(Nesodden)，石英矿体长约580m，宽12m，延伸150m，陡倾80°~85°。矿石中的石英晶体粒径变化大(<1mm至30mm，平均3mm)，内含较多流体包裹体，偶见白云母、方解石等矿物包裹体。由于后期变形叠加，该石英脉的石英重结晶特点清楚。

据吴福元等介绍，截至目前，内索登高纯石英矿尚未开采。由于该矿资源量大且后备资源相当丰富，同时在其北侧又发现了质量与其相仿的克瓦维克(Kvalvik)热液脉石英矿，该矿对高纯石英砂及制品行业市场具有重要影响。

激光微区成分分析表明，Nesodden石英低Ti(2.1x10^-6)、中等程度低Al(18 x 10^-6)和Ge(1.0 x 10^-6)，但却高Li(5.7 x 10^-6)，因而它并不能构成严格意义上的高纯石英。但国外高纯石英专家认为，通过一定的提纯，Nesodden具备成为高纯石英矿的潜力。

另据周浩阳研究员介绍，位于挪威北部靠近俄罗斯边境的Svanvik热液脉型高纯石英矿床，宽度为20m、长度约500m，含有至少100万t高纯石英。石英脉中石英粒度为2~3mm，呈长条状、矿物包体较少，显微镜下显示波状消光。这些石英具有极低杂质，总含量约为15 x 10^-6，其中Al、Li、Ti、Fe含量分别为5.3 x 10^-6、2.1x10^-6、1.1x10^-6、0.2x10^-6。挪威微晶公司和现TQC公司在此季节性开采。石英脉边部接触带形成的杂质含量高的次生石英以及普遍出现的含绿泥石、绿帘石的方解石脉不利于该矿的高纯石英加工。

挪威蓝晶石石英岩

据周浩阳研究员介绍，国外高纯石英专家研究了挪威一系列蓝晶石石英岩，发现石英含量约为70%~85vol%。其石英杂质含量很低，流体包裹体少见，主要杂质元素Al和Ti的含量分别为5 x10^-6~33 x10^-6和0.1 x10^-6~33x10^-6，而Li、Be、B、Ge、K、Na等杂质含量基本均低于1 x 10^-6。

以上表明这些蓝晶石石英岩是潜在的高纯石英矿床。然而，它们目前尚未被利用，主要原因包括：(1)蓝晶石、云母等矿物与石英密切交生，难以剔除；(2)蓝晶石和云母在石英岩中分布不均，有时形成厘米至米级纹层；(3)石英粒度较小，介于100~1000μm之间；(4)石英内部常出现难以去除的微米级矿物包体。

参考来源：

[1]吴福元等，高分异花岗岩与高纯石英，中国科学院地质与地球物理研究所，岩石圈演化与环境演变全国重点实验室

[2]周浩阳，高纯石英的矿床概念、矿床类型与资源评价，中国科学院广州地球化学研究所，深地过程与战略矿产资源全国重点实验室

（中国粉体网编辑整理/平安）

注：图片非商业用途，存在侵权告知删除！
